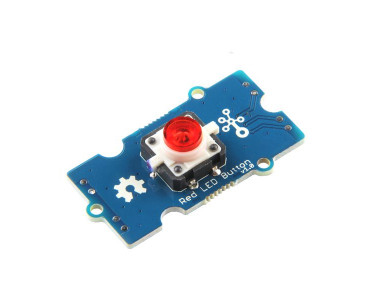

Un détecteur logique est un capteur qui délivre 2 valeurs nommées comme :

• VRAI/FAUX
• 0/1
• état HAUT/état BAS.

Ces détecteurs sont qualifiés de Tout-Ou-Rien (TOR).

L’information acquise par ce type de composant est dite booléenne car elle ne peut avoir que 2 valeurs.

L’état haut correspond souvent à la tension la plus haute que peut prendre le signal, communément 3,3 V ou 5 V, et l’état bas correspond à la tension la plus basse, communément 0 V.

Programmation

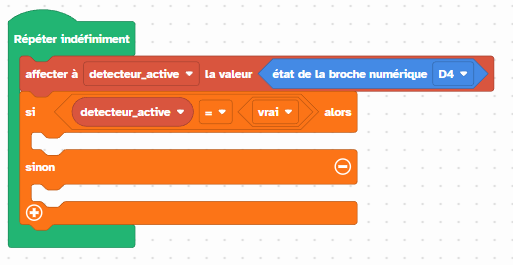

1- On crée une variable de type booléenne au démarrage :

2- dans la boucle on lit l’état de la broche sur laquelle est branché le détecteur et on associe la valeur lue à la variable :

3- on teste la valeur de la variable pour réaliser des instructions ou non.

Simulation

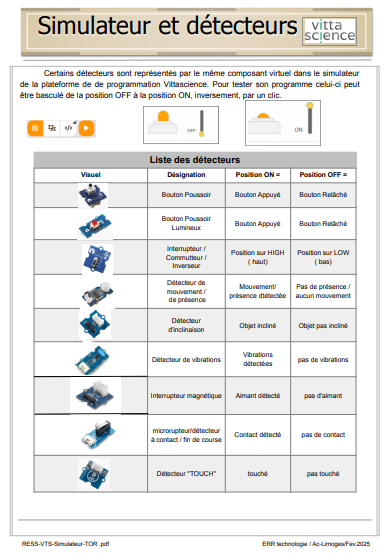

Certains détecteurs sont représentés par le même composant virtuel dans le simulateur de la plateforme de de programmation Vittascience.
Pour tester son programme celui-ci peut être basculé de la position OFF à la position ON, inversement, par un clic.
